CAM-V危废小苏打粉碎机

空气分级研磨机 ——领先的烟气脱酸工艺碳酸氢钠研磨

危废处理钢厂焦炉火力发电市政垃圾污泥焚烧非金属矿陶瓷行业玻璃制造

随着环保法规越来越严格的要求，帕尔曼结合欧美先进工艺开发的小苏打干法脱酸原理的工艺得到越来越多的应用。采用碳酸氢钠为吸附剂的干法吸附去除烟气中所含的各种污染物。其净化效果可与已知的其它方式相比，如采用石灰乳为吸附剂的喷雾吸附法。干法烟气净化不仅可用于煤电厂、危废处理，市政垃圾或替代燃料焚烧厂，还可广泛地用于玻璃、水泥、冶金等行业的工业炉。采用干法烟气净化可以经济去除含有酸性物质的气体，如SO2，HCI等，达到国标烟气排放标准。

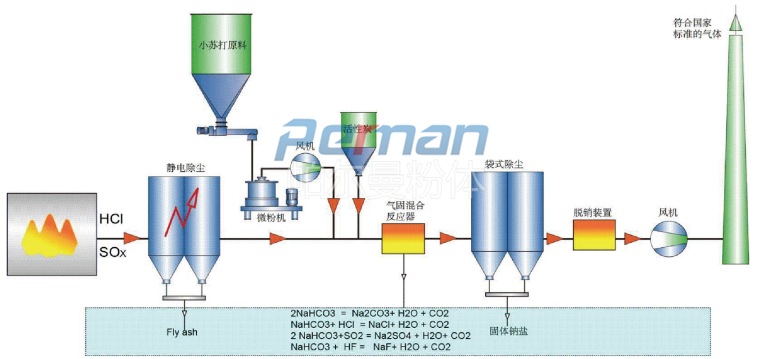

烟气中含有大量的酸性气体，经过大量的数据和实验，只有碳酸氢钠（小苏打， NaHCO3）小到一定的程度，其才能和烟气中的酸性成分产生最大效率的反应。它通过化学吸附去除烟气中的酸性污染物，同时还可通过物理吸附去除一些无机和有机微量物质。此工艺将碳酸氢钠细粉直接喷入高温烟气。在高温下碳酸氢钠分解生成碳酸钠Na2CO3、H2O和CO2。

一般情况下，烟气温度在140和250 °C之间，由于碳酸氢钠吸附剂的高度活性，通常略微过量的碳酸氢钠（化学计量因子在1.1和1.3之间）就足够。

颗粒要求和烟气中的成分相关，对待SO2和HCl的脱除，其所需的粒径会有所不同。由于运输和存储的原因，碳酸氢钠原料通常是粗颗粒（d50值约为200微米）。如要达到较高的反应活性，吸附剂必须有较大的比表面积。因此在注入烟气管道前，碳酸氢钠必须研磨至一定细度。比如，要去除SO2碳酸氢钠细度须达到d90 < 20 µm。而去除HCl只要求d90 < 35 µm。如果系统操作正确，可以去除95%以上的SO2；HCl的去除率甚至可达 99%。为了在长期操作中保持所需的碳酸氢钠细度，通常采用空气研磨机研磨后，吸附剂以气体输送方式运输并通过多个喷嘴直接通入烟气管道，以保证其在管道内均匀分散。这套设备设计简单耐用，与其它烟气净化方式相比，它的投资和运营成本均较低。

碳酸氢钠研磨工艺将是该技术的核心工艺。

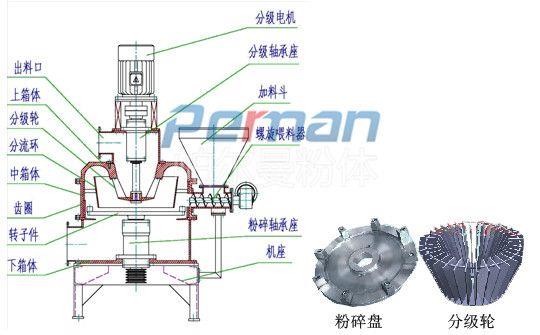

CAM-V系列内分级式磨粉机（立式分级）是一种具有超细分级功能的微粉生产设备，跟国外ACM属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎，能获得5~150um的超细粉体，大流量的冷却气体能用于热敏性物料的粉碎。
