板链管链输送机

产品概述:板链管链输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备,可以水平、倾斜和垂直组合输送。在密闭管道内,以链片为传动构件带动物料沿管道运动。当水平输送时,物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时,物料…

产品概述:

板链管链输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备,可以水平、倾斜和垂直组合输送。在密闭管道内,以链片为传动构件带动物料沿管道运动。当水平输送时,物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时,物料就随链片向前运动,形成稳定的料流;当垂直输送时,管内物料颗粒受链片向上推力,因为下部给料阻止上部物料下滑,产生了横向侧压力,所以增强了物料的内摩擦力,当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时,物料就随链片向上输送,形成连续料流。

板链管链输送机在输送物料过程中,具有刮板输送机输送能力大,使用寿命长、维修费用低,密封性好,安全,耗能低的特点,也具备斗式提升机的垂直输送的能力,同时布置更为灵活(水平-垂直/倾斜-水平),密封性能更高。物料垂直输送中无回料,不破坏物料,不扬尘的特点。在输送含水物料、易吸附物料、比重很轻的物料时,在机箱内可安装电动清扫器。

在密闭管道内,以链片为传动构件带动物料沿管道运动。当水平输送时,物料颗粒受到链片在运动方向的推力,就随链片向前运动,形成稳定的料流;当垂直输送时,管内物料颗粒受链片连续向上的推力,阻止了物料下滑,并产生了横向侧压力,增强了物料的内摩擦力,当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时,物料就随链片向上移动,形成连续料流。粉体物料可在三维空间内沿封闭管道直线移动或改变方向;水平输送距离可达60米,垂直输送距离可达到30米。

布置形式

   1、水平型   2、倾斜型   3、垂直型   4、三维立体布置

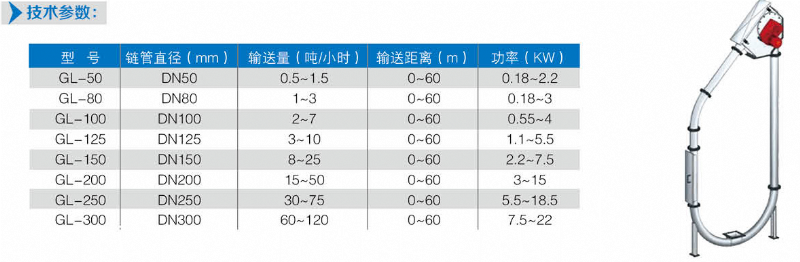

型号与参数:


管链输送机与传统输料方式区别:

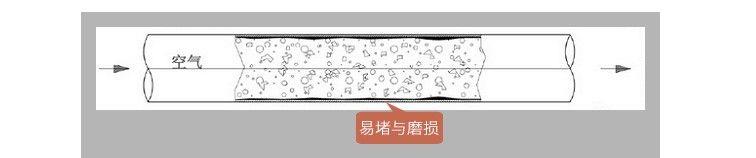

气力输送:1、物料输送速度高3-40m/s 2、磨损大 3、产生火花危险 4、物料残次品高 5、20倍的能量消耗

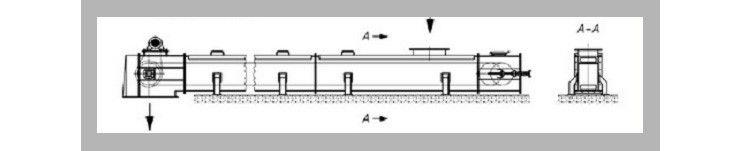

刮板机输送:1、有死区 2、摩擦噪音大 3、磨损大 4、只能水平布置 5、空间占用大

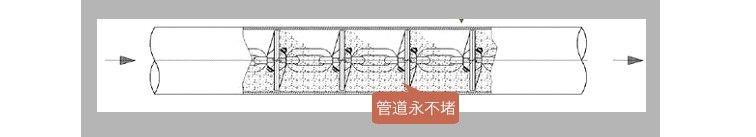

管链输送:1、布置方式灵活 2、物料输送速度低0.1-0.4m/s 3、磨损小 4、不产生火花 5、保持产品形状 6、较低输送能耗

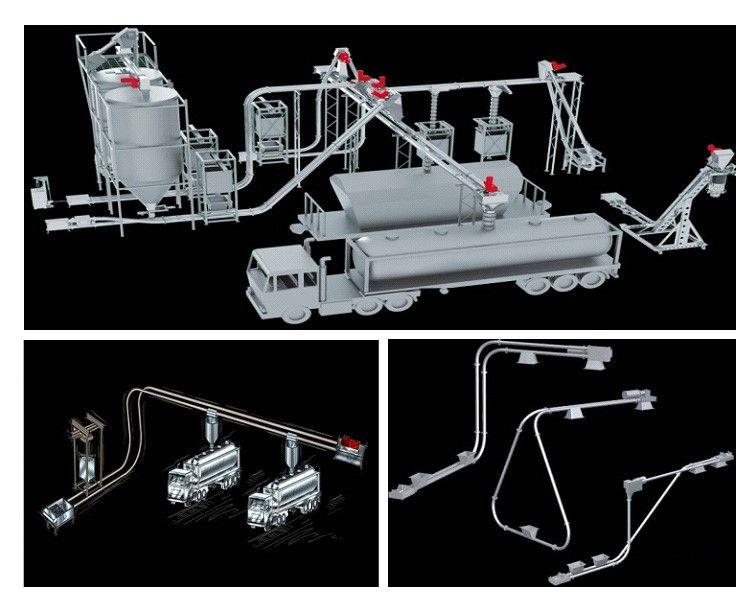

管链输送机布置方式:
